Spesialtilpasset beskyttelsessett for styringsenhet til Vögele asfaltutleggere

Prosjektet startet med en forespørsel om å utvikle en robust og driftssikker løsning som kunne beskytte styringsenheten på Vögele asfaltutleggere mot vær, smuss, støv og mekanisk belastning under både transport og lagring. Beskyttelsessettet ble utviklet i tett dialog med sluttbruker, og løsningen ble grundig testet i et reelt arbeids- og bruksmiljø før endelig design og konstruksjon ble fastsatt.

Fokus på funksjon, beskyttelse og brukervennlighet

Målet med prosjektet var å utvikle et robust beskyttelsessystem for elektronikk og betjeningspanel som:

• beskytter elektronikk og betjeningspanel mot vær, støv og slag
• reduserer slitasje og risiko for skade over tid
• er enkel å montere og demontere uten spesialverktøy
• fungerer stabilt i krevende og tøffe miljøer

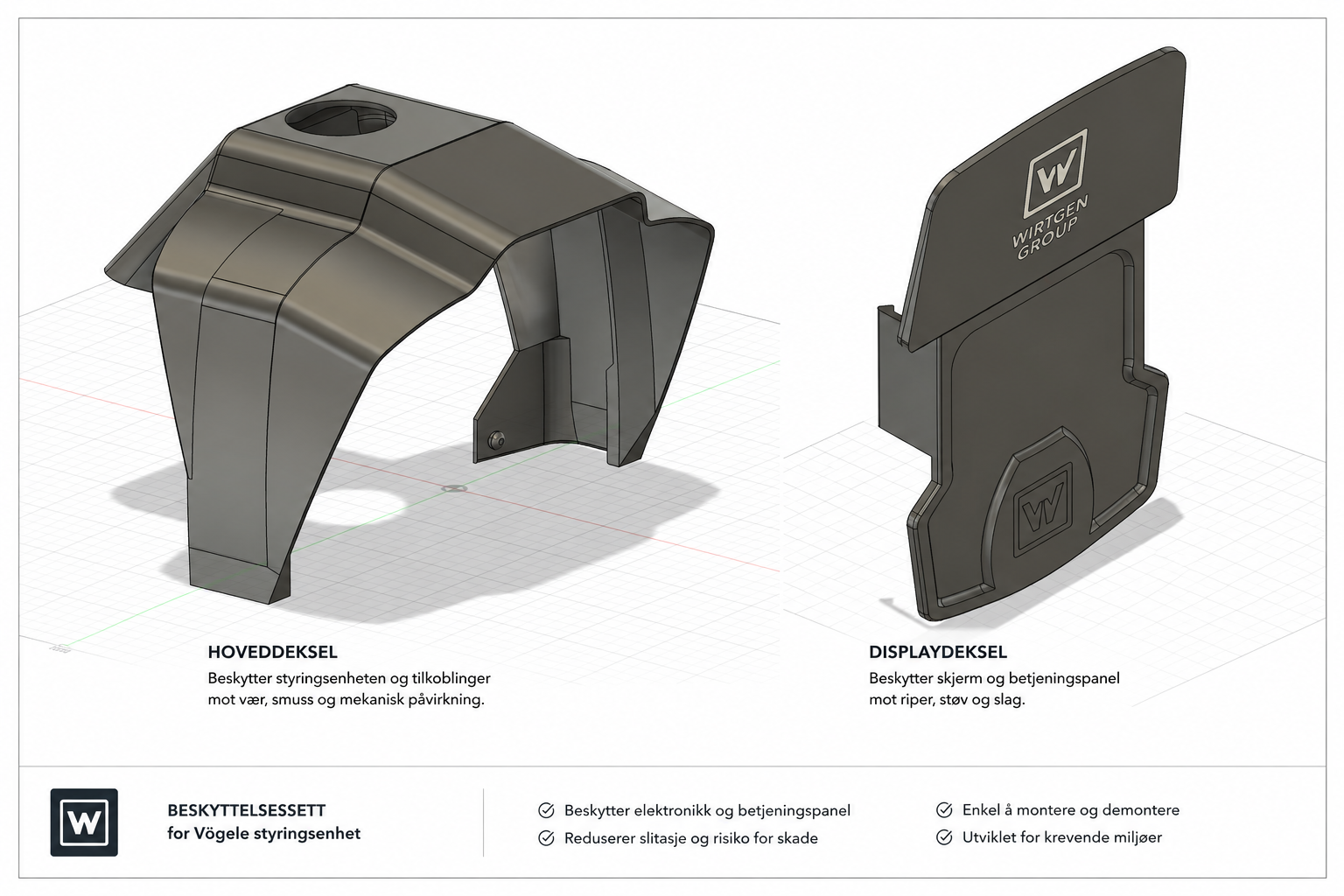

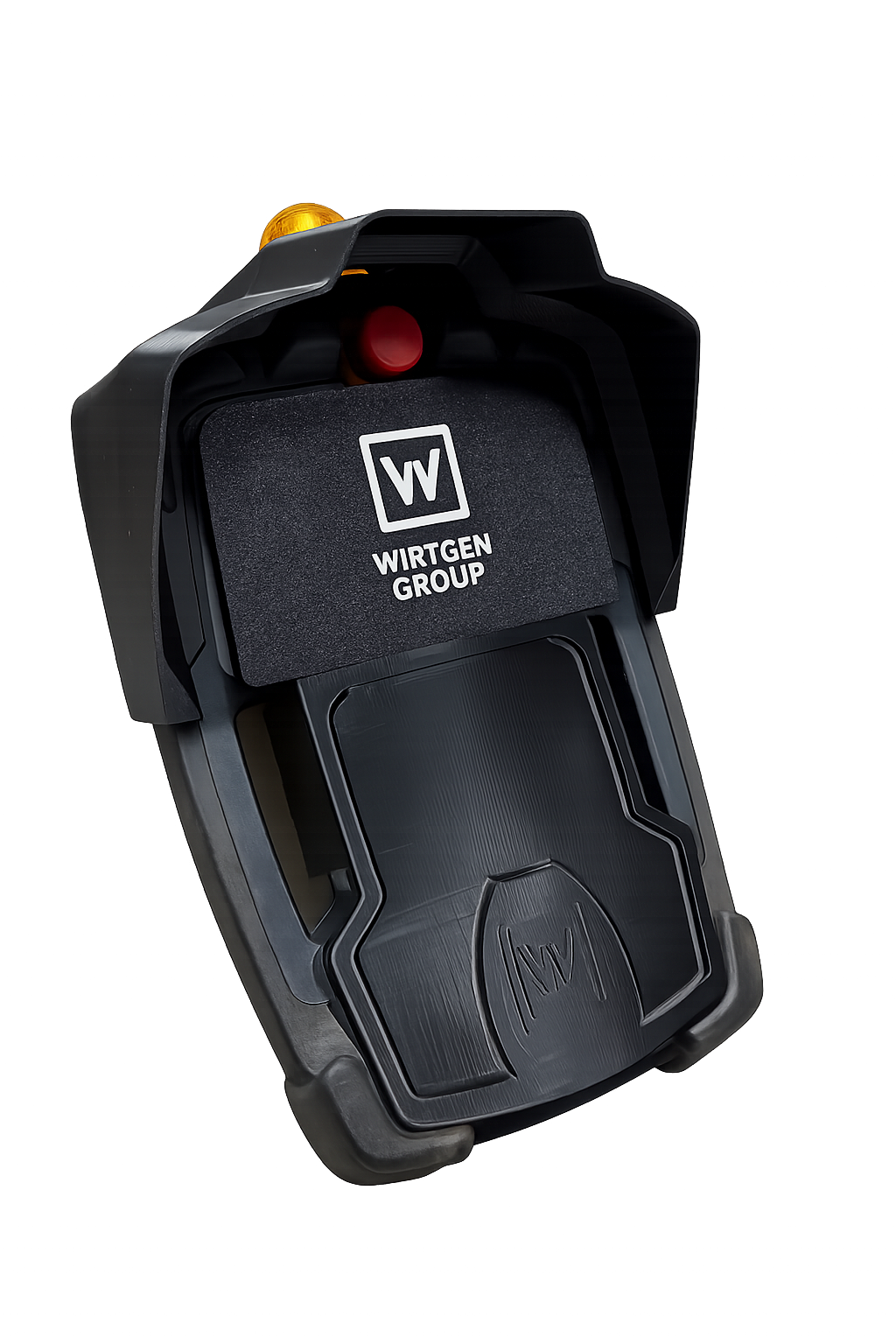

Beskyttelsessettet for elektronikk består av:

• hoveddeksel for vær-, støt- og kabelbeskyttelse
• separat displaydeksel som beskytter skjerm og knapper

Begge delene er utviklet med praktisk snap-on-funksjon for rask, sikker og verktøyfri montering og demontering.

Prototype- og utviklingsfase

Flere funksjonelle prototyper ble designet, produsert og grundig testet underveis i utviklingsprosessen. Denne iterative tilnærmingen gjorde det mulig å finjustere og optimalisere:

• passform og ergonomi
• kabelklaringer og føring
• brukervennlighet og montering
• styrke, fleksibilitet og holdbarhet

Den endelige løsningen ble produsert i ASA og PETG for å kombinere materialegenskaper som gir høy ytelse over tid, inkludert:

• UV- og værbestandighet for utendørs bruk
• slitestyrke og mekanisk robusthet
• fleksibilitet i snap-funksjoner for sikker og enkel montering

Produksjon og levering

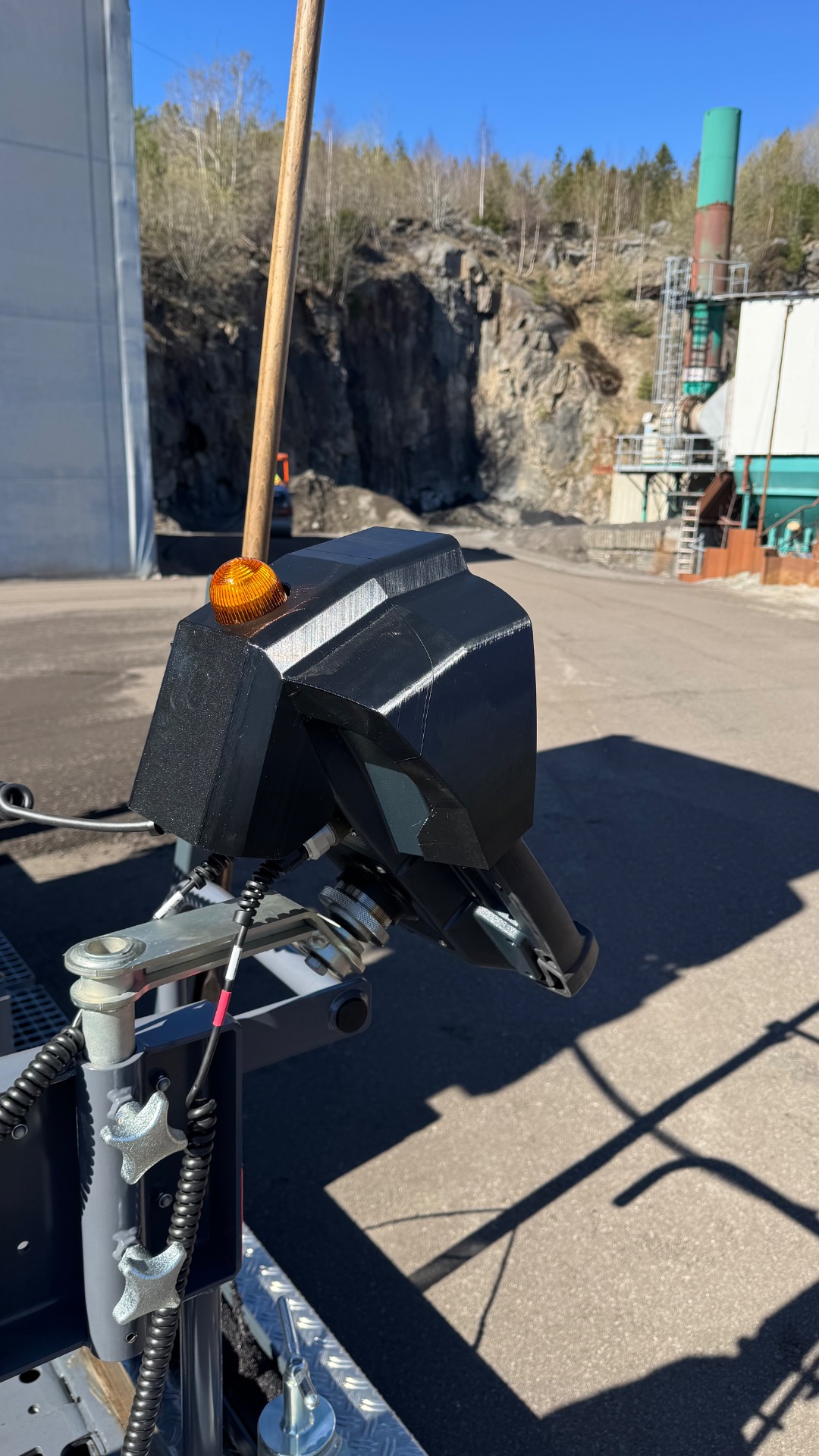

Etter ferdigstilt utviklingsfase ble det produsert og levert 20 komplette beskyttelsessett med tilpasset Wirtgen Group-logo, klare til bruk i krevende industrielle miljøer.

Prosjektet demonstrerer hvordan moderne produksjonsmetoder, digital konstruksjon og rask prototypeutvikling kan brukes til å utvikle spesialtilpassede industriløsninger med kort utviklingstid, høy presisjon og effektiv logistikk fra idé til ferdig levert produkt.

Skreddersydd 3D-printet ELKO-ramme – praktisk løsning for lokal elektrikerfirma

Et lokalt elektrikerfirma på Nøtterøy tok kontakt etter å ha støtt på et vanlig oppussingsproblem: Kunden hadde laget for store hull i veggplatene rundt koblingsboksene, og standard ELKO-rammer var for små til å dekke åpningene.

I stedet for ekstra arbeid med sparkling, bytting av plater eller midlertidige løsninger ønsket de en skreddersydd rammesom passet perfekt.

Løsningen

Jeg designet en spesialtilpasset ELKO-ramme med utvidede mål:

• 105 x 105 mm, altså 1 cm større enn standard ELKO (85 x 85 mm)

• Printet i ABS-plast for styrke og stabilitet

• Etterbehandlet med aceton smoothing for en glatt, profesjonell og fabrikk-lignende finish

Resultatet ble en elegant og funksjonell ramme som dekket åpningen uten synlige skjøter – og en fornøyd kunde som slapp unødvendig tid og kostnader.
